一、適用范圍：

        新、老水工結構渡槽、建（構）筑物止水構造失效，無法將鑲嵌在結構內部的止水拆除后更換，在結構表面（迎水面或背水面）重新做面貼止水構造；



二、設計依據

  《建筑結構荷載規范》(GB5009-2012)

  《建筑結構可靠度設計統一標準》（GBJ50068-2001)

  《混凝土結構設計規范》（GB50010-2010）

  《混凝土結構加固設計規范》（GB 50367-2013）

  《混凝土結構后錨固技術規程》（JGJ 145-2013）

  《水工建筑物止水帶技術規范》（DL/T5215-2005）

  《高分子防水材料 第2部分：止水帶》（GB 18173.2-2014）

  《工程結構加固材料安全性鑒定技術規范》（GB50728-2011）

三、應用范例

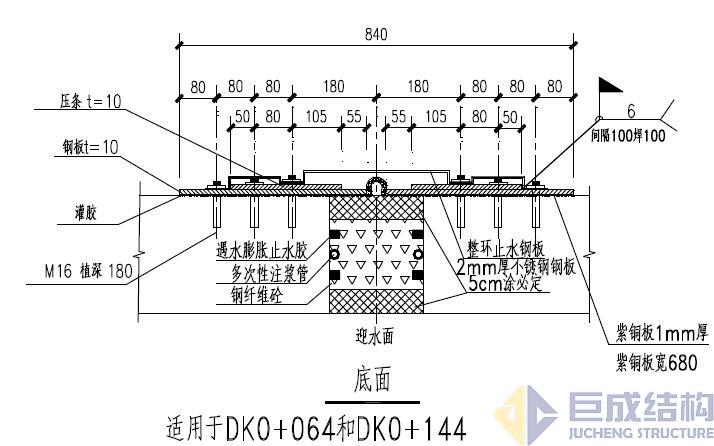

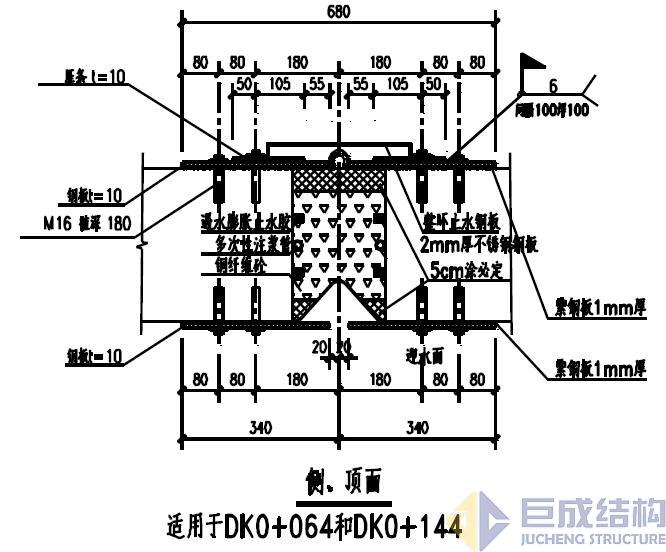

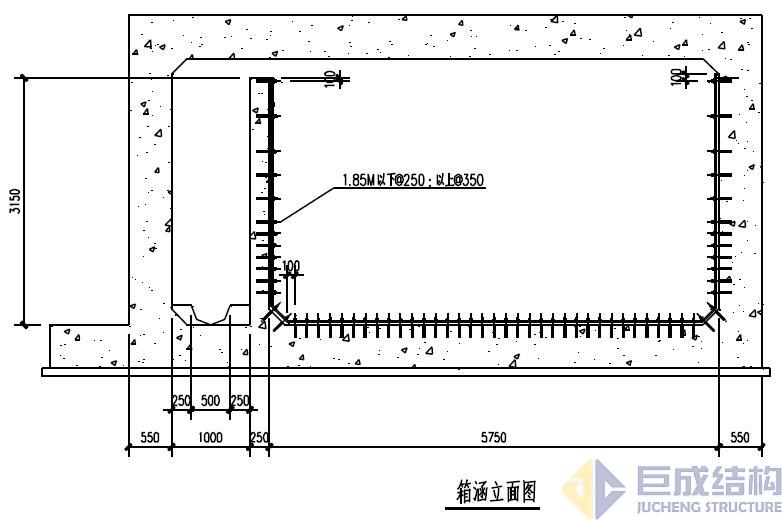

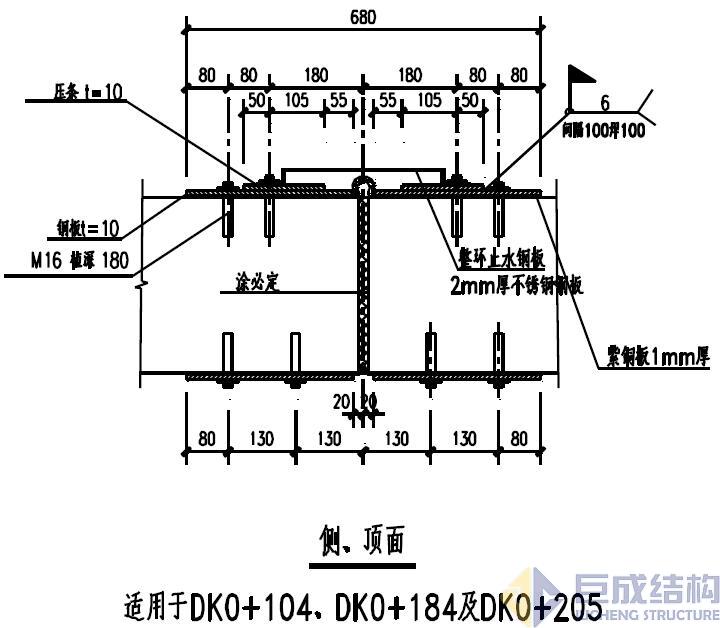

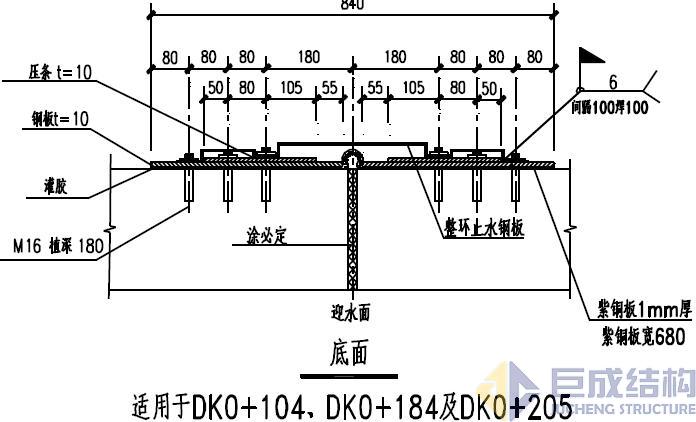

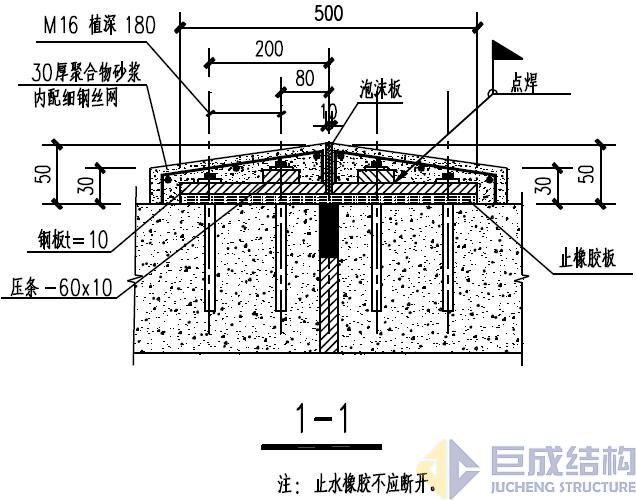

    1、箱涵面貼止水帶范例：

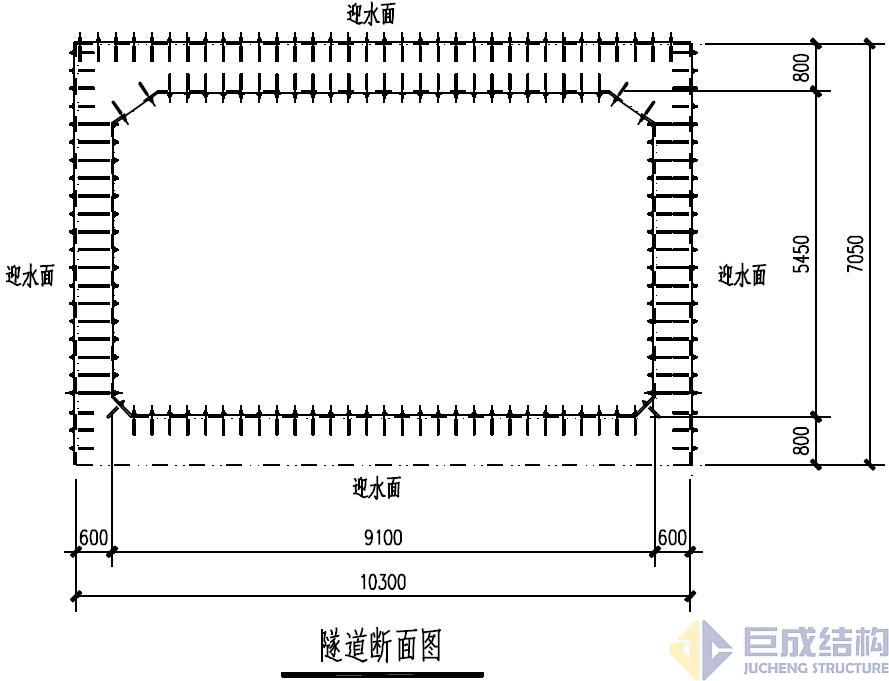

2、隧道面貼止水帶范例：

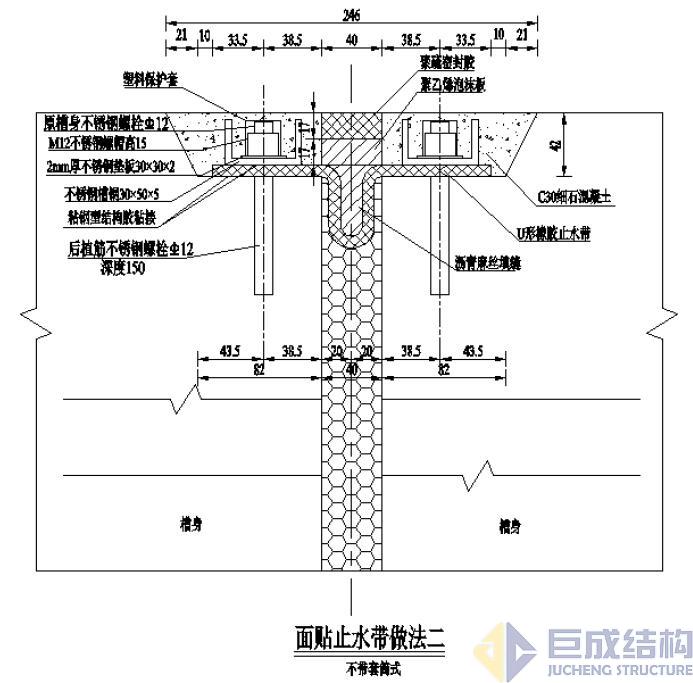

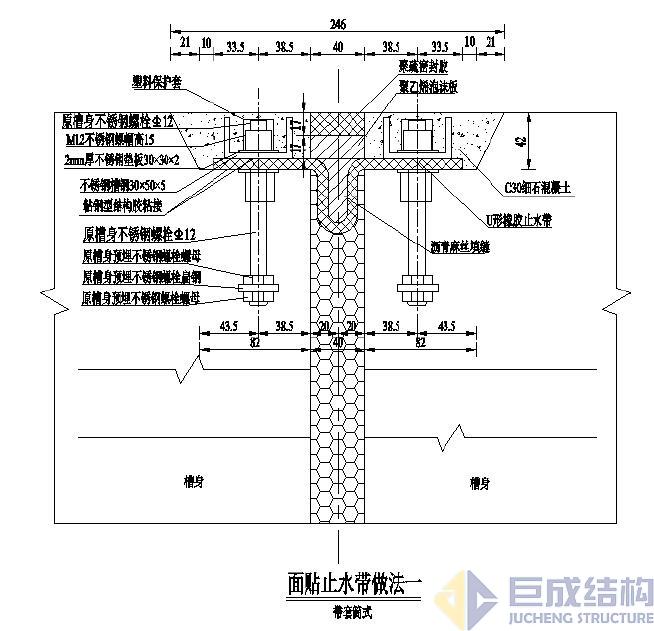

3、渡槽面貼止水帶范例：







四、施工工序：

 1、箱涵、隧道面貼止水帶施工工藝：

  1）將伸縮縫100mm深度內聚硫密封膏及聚苯乙烯硬質泡沫板全部清理干凈，并對不規律沉降縫進行鑿除或修補，保證伸縮縫達到寬20mm*深100mm尺寸要求；

  2）沿伸縮縫兩邊25mm采用角磨機打磨平整，然后采用環氧砂漿修平，在修復平整后基面上，涂刷一層界面劑，包括20mm寬聚氨酯膠泥表面涂刷；

  3）界面劑晾干后，往伸縮縫內填充50mm深遇水膨脹止水條；外部50mm采用聚氨酯膠泥進行填塞，必須保證遇水膨脹止水條與內壁部分縫隙內填塞飽滿；

  4）錨栓安裝后對槽體清理干凈，再涂刷一次界面劑。

  5）對鋼壓條及橡膠止水板進行定位放線，鉆孔。

  6）安裝橡膠止水板，邊涂刷粘鋼膠邊將橡膠止水板壓在基面上。

  7）密封處理，對于橡膠板與混凝土間隙處，擠出粘鋼膠的要將其抹平，沒有擠出粘鋼膠的，涂刷粘鋼膠，將橡膠止水板邊封住。

  8）在已結構縫兩邊已安裝完成的止水帶及壓片、螺栓外側澆筑30厚聚合物砂漿（內配鋼絲網）防護。

 2、渡槽內壁面貼止水帶施工工藝：

 1、渡槽面貼止水帶施工工藝：

  1）切槽.

  2）基面休整修整

  3）不銹鋼螺栓安裝.

  4）止水帶安裝。

  5）止水帶壓板制作及安裝。

  6）向凹槽內填充聚合物砂漿并養護。

  7）結構縫兩側沿縫涂抹防護材料。

五、工程案例

  箱涵、倒虹吸止水做法一 下載

  箱涵、倒虹吸止水做法二 下載

  箱涵面貼止水帶01    下載

  箱涵面貼止水帶02    下載

  渡槽止水帶做法01    下載

  渡槽止水帶做法02    下載
